三、MEMS光衰減器的技術參數
參數 單位 指標 備注 波長范圍 nm 1260-1650nm or 980nm/1064nm 衰減類型 Normally bright or dark 衰減范圍 dB ≥30 最大衰減范圍 dB ≥45 插入損耗 dB ≤0.7 (0.5 Typ.) 不含連接頭損耗 衰減類型 連續 波長相關損耗 dB ≤0.1 在0dB測試 ≤1 在20dB測試 紋波 dB ≤0.05 0.4nm 帶寬在20dB測試 偏振相關損耗 dB ≤0.1 在0dB測試 ≤1 在20dB測試 溫度相關損耗 dB ≤0.15 在0dB測試比較 ≤1 在20dB測試比較 回波損耗 dB ≥55 偏振模色散 ps ≤0.5 響應時間 ms ≤2 (1 Typ.) 10-90% 光功率 承受光功率 mW 300 驅動電壓 VDC 6V 在5.2v 典型是40db 功耗 mW ≤2 工作溫度 ℃ 0 to 70 貯藏溫度 ℃ -40 to 85
封裝尺寸及管腳定義

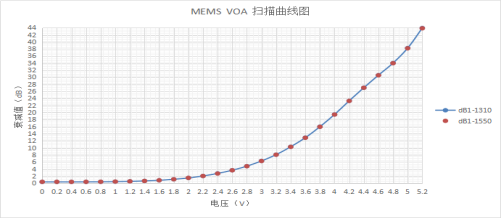

線性度
四川梓冠光電MEMS光衰減器訂貨信息
VOA 端口 工作波長 光纖類型 光纖長度 連接頭 1=常閉
2=常開0101=1X1
XX=others10=1060nm
13=1310nm
15=1550nm
16=1625nm
X=others1=裸光纖
2=900um光纖
XX=others0=0.5m
1=1m
X=others0=None
1=FC/APC
2= FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC
XX=others
MEMS光衰減器拓展資料
一、MEMS光衰減器的工作原理
1、靜電驅動機制：MEMS光衰減器通常采用靜電驅動機制，通過施加電壓使微機械結構發生微小位移或形變。當外界施加電壓時，靜電力驅動反射鏡或光柵等微機械結構發生精確位移，從而改變光信號的傳輸方向或強度。
2、光路調節：在光路中，MEMS光衰減器通過調整微機械結構的位置或角度，實現對光信號強度的精確調節。例如，通過改變反射鏡的傾角，可以調節反射光強，從而實現光信號的衰減。
3、連續調節與高精度：MEMS光衰減器具備連續調節光信號強度的能力，且調節精度極高。通過精確控制微機械結構的微小位移，可以實現對光信號強度的細微調節，滿足光通信系統的實際需求。
二、MEMS光衰減器的應用范圍
1、光通信系統：MEMS光衰減器在光通信系統中發揮著重要作用，可用于光功率均衡、信道傳輸均衡等場景。通過精確調節光信號強度，可以確保光信號在適當的范圍內傳輸，提高系統的傳輸質量和穩定性。
2、光網絡管理：在光網絡中，MEMS光衰減器可用于光自動增益調節等場景。通過實時調節光信號的衰減量，可以確保網絡在各種工況下都能保持穩定的傳輸性能。
3、光器件測試：在光通信器件的測試與測量過程中，MEMS光衰減器同樣發揮著重要作用。它可以作為標準衰減器使用，為測試系統提供精確的衰減量參考。同時，其高精度和穩定性也使得它成為校準其他光學元件和測試設備的理想選擇。
4、光傳感領域：MEMS光衰減器還可用于構建高性能的光學傳感器。通過精確控制光信號的衰減量，可以實現對光學傳感器靈敏度的調節，提高傳感器的測量精度和穩定性。
