1550nm平衡探測器工作原理、定義、產品特點、應用領域及核心參數解析

  當自動駕駛汽車在暴雨中識別200米外的行人，當深海光纜以每秒TB級速度傳輸數據，當眼科OCT設備捕捉視網膜0.1微米的病變，一個核心問題始終存在：如何從強噪聲背景中提取微弱光信號？傳統單管探測器受限于激光相對強度噪聲（RIN）和共模干擾，而1550nm平衡探測器通過差分探測技術，將信噪比提升10倍以上，成為光通信、激光雷達、生物醫學等領域的“信號凈化器”。

  一、1550nm平衡探測器的定義與工作原理：差分探測的“噪聲對消術”

  定義：1550nm平衡探測器是一種集成雙光電二極管（PD）的差分接收器件，通過將兩路光信號轉換為電流后相減，消除共模噪聲，提取差分信號。其核心結構包括InGaAs材料的光電二極管陣列、跨阻放大器（TIA）及共模抑制電路。

  工作原理：

  1、光混頻：本振光（LO）與信號光（SIG）在180°光混頻器中耦合，產生兩束相位差180°的干涉光。

  2、差分轉換：兩束光分別照射平衡探測器的兩個PD，生成電流I?和I?。

  3、噪聲對消：跨阻放大器將I?-I?的差分電流轉換為電壓信號，共模噪聲（如RIN、熱噪聲）被抑制，信噪比（SNR）顯著提升。

  4、信號解調：輸出電壓經ADC采樣后，通過數字信號處理（DSP）恢復原始數據。

  這一過程相當于給光信號裝上“噪聲濾網”，在1550nm波段（光纖最低損耗窗口）實現微弱信號的高精度提取。

  二、1550nm平衡探測器的產品特點：

  1、超低噪聲：噪聲等效功率（NEP）低至7pW/√Hz，較單管探測器降低一個數量級，可探測-120dBm的微弱回波信號。

  2、高共模抑制比（CMRR）：典型值＞20dB，在20MHz處可達60.65dB，有效抑制本振光強度波動和電路噪聲。

  3、寬光譜響應：覆蓋800-1700nm波段，1550nm處響應度達0.9A/W，量子效率40%（可通過雪崩放大技術提升至80%）。

  4、可調帶寬：支持DC-200MHz至GHz級帶寬，滿足從光纖傳感到量子通信的不同需求。

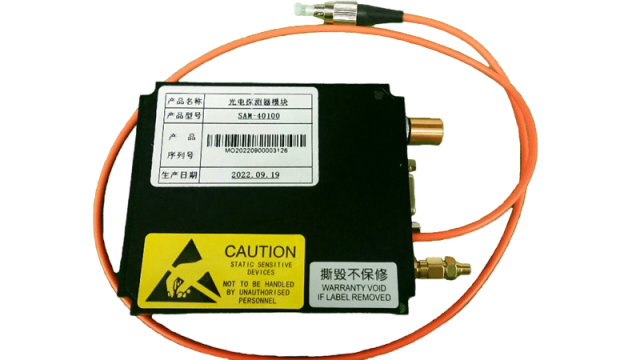

  5、高集成度：蝶形封裝尺寸僅150×120×20mm，集成光纖耦合輸入、SMA射頻輸出及5V直流供電。

  6、環境適應性：工作溫度0-40℃，存儲溫度-40~85℃，適應戶外嚴苛環境。

  三、1550nm平衡探測器的應用領域：

  1、相干光通信：在100G/400G/800G高速系統中，作為零差/外差檢測的核心器件，支持DP-QPSK、16QAM等復雜調制格式，誤碼率低至10?12。

  2、激光雷達（LiDAR）：1550nm波長屬于人眼安全波段，配合平衡探測器可實現200米以上探測距離，用于自動駕駛環境感知、地形測繪。

  3、光纖傳感：抑制瑞利散射噪聲，實現微米級應變與0.1℃溫度分辨率，應用于油氣管道泄漏監測、橋梁結構健康檢測。

  4、生物醫學：在眼科OCT中實現10μm軸向分辨率，支持視網膜微血管實時成像；在流式細胞儀中檢測單個細胞熒光信號。

  5、量子通信：高帶寬（1GHz）、高CMRR的平衡零拍探測器，用于壓縮光態測量和量子密鑰分發（QKD）。

  四、1550nm平衡探測器的核心參數：

  1、帶寬：基礎型支持DC-200MHz，高頻型可達1GHz，滿足從靜態傳感到動態通信的需求。

  2、響應度：1550nm波長下0.9A/W，配合低噪聲TIA，實現高靈敏度探測。

  3、共模抑制比：＞20dB（基礎型），高頻型在20MHz處達60.65dB，抑制本振光強度波動。

  4、封裝形式：提供蝶形封裝（帶溫控）和模塊化封裝，支持FC/APC光纖輸入和SMA射頻輸出。

  五、四川梓冠光電：軍工級品質的平衡探測器專家

  在1550nm平衡探測器領域，四川梓冠光電科技有限公司以軍工級標準（通過GJB9001C-2017認證）和18項專利技術脫穎而出。除基礎型平衡探測器外，還提供以下系列產品：

  1、可調節平衡探測器：支持800-1700nm寬光譜調節，3dB帶寬DC-200MHz，適用于光譜學、外差探測及THz探測。

  2、保偏平衡探測器：集成保偏光纖輸入，偏振消光比＞20dB，用于偏振敏感型光纖傳感系統。

  這些產品均采用InGaAs/PIN材料體系，集成超低噪聲TIA，通過精密光路耦合和溫度補償技術，確保在-40℃~+85℃環境下穩定運行。其軍工級品質已應用于航天工程、管道監測等關鍵項目，成為高可靠性光電子器件的代名詞。

  結語：

  從深海光纜到星載激光通信，從自動駕駛到量子計算，1550nm平衡探測器正以差分探測技術重塑光信號處理邊界。四川梓冠光電憑借軍工級制造能力和持續創新，為全球客戶提供從基礎型到定制化的全系列解決方案。
